Guia de transformadores de tipo seco: tipos, especificações e aplicações

A transformador tipo seco transfere energia elétrica entre circuitos usando ar, resina epóxi ou outro material não líquido para isolamento e resfriamento, em vez do óleo mineral usado em unidades cheias de líquido. Esta construção elimina os riscos de incêndio e fugas associados ao petróleo, razão pela qual o equipamento é amplamente especificado em hospitais, escolas, edifícios altos e centros de dados onde é necessária a colocação em interiores.

155ºC Limite de aumento de temperatura da classe de isolamento comum para enrolamentos de resina fundida

O que é um transformador do tipo seco?

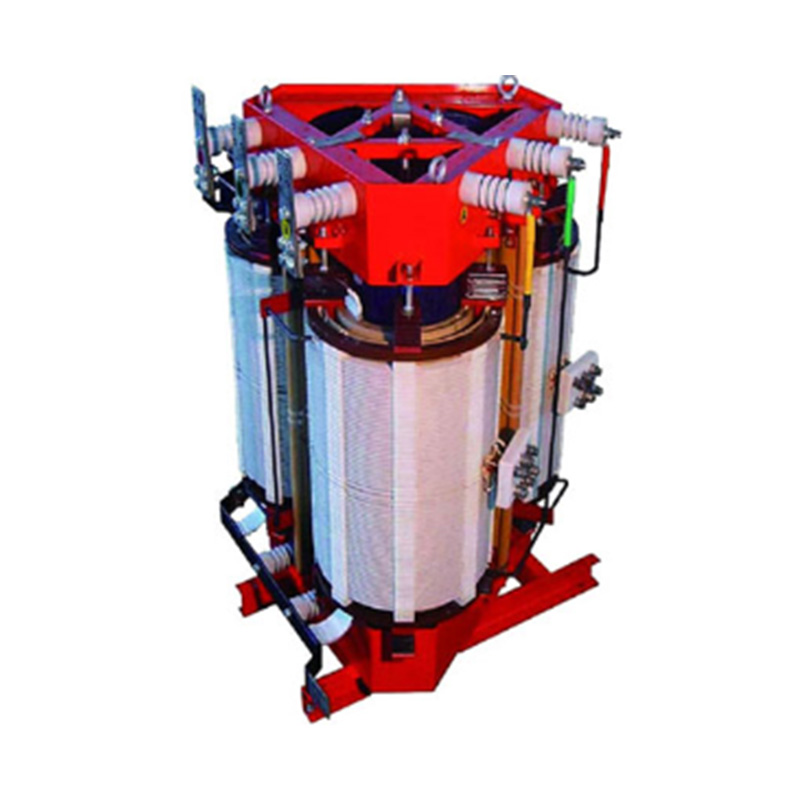

Um transformador do tipo seco é um dispositivo elétrico estático que aumenta ou diminui a tensão sem mergulhar seu núcleo e enrolamentos em dielétrico líquido. O resfriamento é obtido por convecção natural de ar (AN) ou circulação de ar forçada (AF), e o isolamento é fornecido por materiais como resina epóxi fundida, tecido envernizado ou papel impregnado de resina. A ausência de isolamento líquido significa que não há óleo para vazar, inflamar ou exigir infraestrutura de contenção.

Transformador tipo seco de resina fundida: transformador no qual os enrolamentos primário e secundário são fundidos a vácuo em resina epóxi, formando um bloco de isolamento sólido e resistente à umidade ao redor do condutor de cobre ou alumínio.

Princípio de funcionamento e construção

Como qualquer transformador, uma unidade do tipo seco opera por indução eletromagnética. Uma corrente alternada no enrolamento primário gera um fluxo magnético variável no núcleo de aço laminado, que induz uma tensão proporcional no enrolamento secundário. A relação de espiras entre os enrolamentos primário e secundário determina se a unidade aumenta ou diminui a tensão.

Três tecnologias de enrolamento são comuns na produção atual:

Construção em resina fundida (epóxi impregnado com pressão a vácuo), usada para distribuição de média e alta tensão
Construção de verniz impregnado por pressão a vácuo (VPI), normalmente usado para tensões mais baixas ou classificações menores de kVA
Construção de ferida aberta com isolamento de fibra de vidro ou Nomex, usada onde a fundição de resina compacta não é prática

Especificações Técnicas e Fatores de Desempenho

A seleção correta de uma unidade depende da correspondência de vários parâmetros nominais com a carga e o ambiente de instalação, e não apenas com a capacidade em kVA.

Parâmetro	Faixa Típica	Relevância da seleção
Classificação de potência	25 kVA a 10.000 kVA	Corresponde à carga conectada mais margem de crescimento
Classe de tensão	Até 36 kV primário	Determinado pela tensão de distribuição a montante
Classe de isolamento	Classe F (155°C) ou Classe H (180°C)	Governa o aumento de temperatura permitido e a vida útil
Método de resfriamento	AN (natural) ou AF (ar forçado)	AF adiciona até 40% da capacidade durante pico de carga
Impedância	4 por cento a 8 por cento	Afeta a regulação de corrente e tensão de falha
Nível de som	50 dB a 70 dB dependendo do kVA	Relevante para instalações internas ocupadas

Cenários de aplicação

Como um transformador do tipo seco não requer um poço de contenção de óleo, paredes com barreira contra fogo ou um cofre externo em muitas jurisdições, ele é a escolha padrão para locais onde o pessoal ocupa o mesmo prédio que o equipamento elétrico. Os ambientes de instalação comuns incluem:

Prédios comerciais altos, onde a unidade é instalada em andares superiores ou em salas elétricas subterrâneas
Hospitais e escolas, onde os códigos de incêndio restringem equipamentos cheios de óleo dentro de estruturas ocupadas
Data centers, onde a distribuição ininterrupta de energia e o baixo risco de incêndio são prioridades
Instalações de energia renovável, incluindo nacelas de turbinas eólicas e estações inversoras solares
Plantas industriais com áreas de processo que proíbem líquidos combustíveis perto de linhas de produção

Transformadores tipo seco vs. tipo óleo

As duas tecnologias diferem mais no meio de resfriamento, no comportamento ao fogo e no perfil de manutenção. A tabela abaixo resume as diferenças práticas relevantes para uma decisão de compra.

Fator	Transformador tipo seco	Transformador tipo óleo
Meio de resfriamento	Resina de ar ou epóxi	Óleo mineral ou sintético
Risco de incêndio	Resina baixa e autoextinguível disponível	Superior, requer contenção
Instalação interna	Permitido na maioria dos edifícios ocupados	Normalmente restrito ou requer cofre
Manutenção	Mínimo, sem necessidade de teste de óleo	Amostragem e filtração periódica de óleo
Faixa típica de kVA	25 a 10.000 kVA	25 kVA a mais de 100.000 kVA
Tolerância de sobrecarga	Abaixe sem resfriamento de ar forçado	Geralmente mais alto, o óleo dissipa o calor de forma eficiente

Considerações sobre seleção

Exposição ambiental. As unidades internas utilizam gabinetes padrão; transformadores do tipo seco para uso externo exigem gabinetes à prova de intempéries com proteção adicional contra corrosão e drenagem.

Carregar perfil. Cargas pesadas contínuas beneficiam-se de opções de resfriamento de ar forçado e de uma classificação de impedância mais baixa para limitar a queda de tensão.

Altitude e temperatura ambiente. Ambos os fatores reduzem a capacidade efetiva em kVA e devem ser incluídos no cálculo da redução.

Requisitos de som. Os edifícios ocupados geralmente especificam um nível sonoro máximo, o que afeta o projeto do núcleo e o método de montagem.

Conformidade com códigos de incêndio e construção. Os códigos locais podem exigir uma classe de isolamento ou classificação de incêndio específica para colocação em ambientes internos.

Os transformadores do tipo seco podem ser usados externamente?

Sim, a instalação externa é possível quando a unidade é construída com um gabinete à prova de intempéries classificado para a aplicação, normalmente NEMA 3R ou equivalente. Os transformadores externos do tipo seco incluem proteção adicional contra entrada de umidade, venezianas de ventilação com capas de chuva e revestimentos resistentes à corrosão. As variações de temperatura ambiente e a umidade devem ser levadas em consideração no projeto térmico ao especificar uma unidade externa.

Recomendações de instalação e manutenção

Preparação do local. Confirme a capacidade de carga do piso, a folga de ventilação e o acesso para futuras inspeções da bobina.

Conexão elétrica. Verifique as especificações de torque em todas as conexões dos terminais e confirme a rotação correta da fase antes de energizar.

Testes de comissionamento. Realize testes de resistência de isolamento e medição de resistência do enrolamento antes da primeira energização.

Inspeção de rotina. Verifique as aberturas de ventilação quanto ao acúmulo de poeira e inspecione visualmente os enrolamentos em intervalos programados, normalmente anualmente.

Monitoramento térmico. Quando instalado, revise as leituras do sensor de temperatura do enrolamento para detectar sinais precoces de sobrecarga ou bloqueio de ventilação.

Erros comuns e considerações negligenciadas

Subdimensionar a folga de ventilação, o que aumenta a temperatura operacional e reduz a vida útil do enrolamento
Ignorando fatores de redução de altitude ao instalar acima de 1.000 metros de altitude
Selecionando valores de impedância sem verificar a coordenação da corrente de falta a montante
Ignorando os requisitos de nível sonoro em instalações de piso ocupado
Ignorando o teste de resistência de isolamento antes da energização inicial

Tendências e perspectivas do setor

A demanda por classificações de eficiência mais altas, impulsionada por padrões atualizados de eficiência energética em diversas regiões, está empurrando os fabricantes para classes de aço de núcleo melhoradas e geometria de enrolamento otimizada. O crescimento na construção de data centers e na interconexão de energia renovável continua a expandir as aplicações onde são necessários equipamentos de transformação internos e com baixo risco de incêndio.

Conclusão

A transformador tipo seco oferece uma alternativa prática aos equipamentos a óleo sempre que a instalação interna, o risco reduzido de incêndio ou a manutenção simplificada forem prioridades. Combinar a classe de isolamento, o método de resfriamento e a classificação do gabinete com o ambiente de instalação específico é o passo principal para alcançar um desempenho confiável a longo prazo.

Perguntas frequentes

O que é um transformador tipo seco?

É um transformador que utiliza isolamento de ar ou sólido, como resina epóxi fundida, em vez de óleo, para isolar e resfriar os enrolamentos, tornando-o adequado para instalação interna sem infraestrutura de contenção de incêndio.

Qual é a diferença entre transformadores do tipo seco e do tipo óleo?

As unidades do tipo seco utilizam isolamento de ar ou resina e apresentam menor risco de incêndio, enquanto as unidades do tipo óleo utilizam dielétrico líquido que proporciona maior eficiência de resfriamento, mas requer contenção e testes periódicos de óleo.

Quais são os 4 tipos de transformadores?

Os transformadores são comumente agrupados por método de resfriamento e isolamento em tipo seco, imerso em óleo, resina fundida e tipos isolados a gás, cada um adequado para diferentes classes de tensão e ambientes de instalação.

Para que são utilizados os transformadores do tipo seco?

Eles são usados para aumentar ou diminuir a tensão em edifícios comerciais, hospitais, escolas, data centers e instalações industriais onde a colocação em ambientes fechados e o risco reduzido de incêndio são necessários.

Os transformadores do tipo seco podem ser usados no exterior?

Sim, quando alojado em um gabinete à prova de intempéries classificado para exposição externa, com proteção adicional contra umidade, corrosão e variação de temperatura ambiente.
