O que é um motor de baixa tensão

A motor de baixa tensão é um motor elétrico que opera em tensões de até 1.000 V CA, sendo o tipo de motor elétrico mais comum em uso industrial e comercial. Esses motores convertem energia elétrica em energia mecânica, acionando uma ampla gama de equipamentos, desde pequenos ventiladores até grandes bombas industriais.

A construção básica de um motor de baixa tensão consiste em um estator (a parte estacionária que contém enrolamentos), um rotor (a parte rotativa que fornece energia mecânica), rolamentos que sustentam o rotor e um sistema de refrigeração que remove o calor gerado durante a operação. Os enrolamentos do estator são conectados à fonte de alimentação, criando um campo magnético rotativo que interage com o rotor para produzir torque.

Os motores de baixa tensão estão disponíveis em duas configurações principais: motores de indução (também chamados de motores assíncronos) e motores síncronos. Os motores de indução são o tipo mais utilizado, representando mais de 90% das instalações de motores industriais. Eles são de construção simples, robustos e requerem manutenção mínima. Os motores síncronos são usados ​​em aplicações que exigem controle preciso de velocidade ou onde o motor deve operar a uma velocidade constante, independentemente da carga.

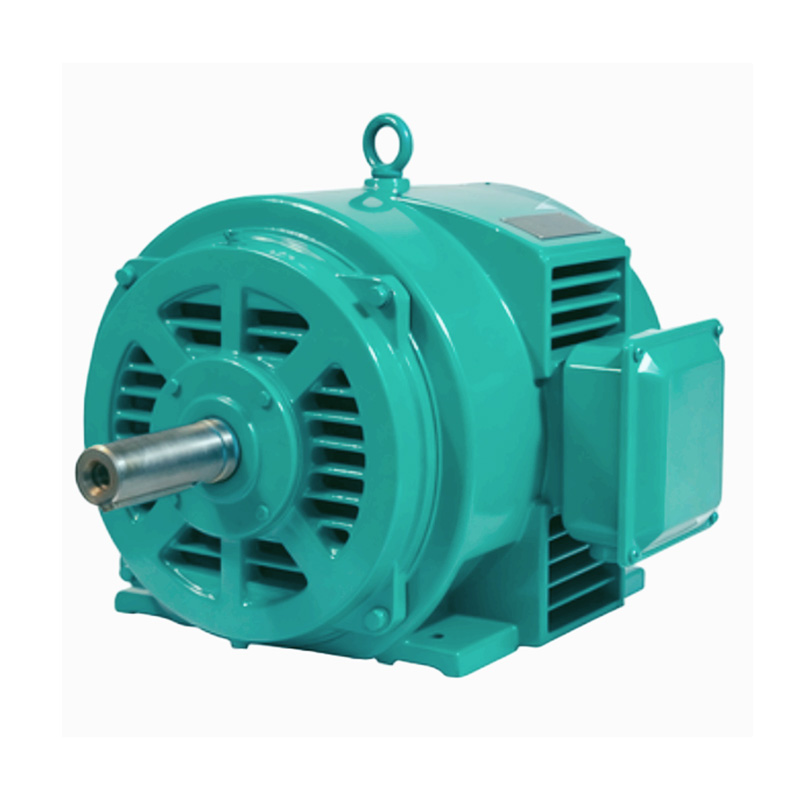

O invólucro de um motor de baixa tensão é projetado para proteger os componentes internos do meio ambiente. Os tipos de gabinetes comuns incluem à prova de gotejamento aberto (ODP), totalmente fechado com ventilador (TEFC) e totalmente fechado com ar (TEAO). A escolha do gabinete depende do ambiente operacional e do nível de proteção necessário. Os motores TEFC são o tipo mais comum, proporcionando proteção contra poeira, umidade e outros contaminantes.

Os motores de baixa tensão são classificados pelo seu ciclo de trabalho, que descreve o padrão de operação. Os motores de serviço contínuo (S1) são projetados para funcionar com carga total indefinidamente. Os motores de serviço intermitente (S2 a S10) são projetados para aplicações onde o motor opera por curtos períodos seguidos de períodos de descanso. O ciclo de trabalho afeta os requisitos de resfriamento e a capacidade térmica do motor.

Tipos of Low Voltage Motors

Motores de baixa tensão estão disponíveis em uma variedade de tipos, cada um adequado para diferentes aplicações. Compreender as diferenças entre esses tipos é essencial para selecionar o motor certo para sua aplicação.

Motores de indução

Os motores de indução são o tipo mais comum de motor de baixa tensão, representando a maioria das instalações em todo o mundo. Eles operam segundo o princípio da indução eletromagnética, onde os enrolamentos do estator criam um campo magnético rotativo que induz correntes no rotor. O rotor é tipicamente um projeto de gaiola de esquilo, consistindo de barras condutoras em curto-circuito em ambas as extremidades.

Os motores de indução estão disponíveis em configurações monofásicas e trifásicas. Os motores de indução trifásicos são os mais utilizados em aplicações industriais, oferecendo alta eficiência, operação confiável e controle simples. Os motores de indução monofásicos são usados ​​em aplicações residenciais e comerciais leves onde a energia trifásica não está disponível.

A velocidade de um motor de indução é determinada pelo número de pólos e pela frequência de alimentação. As velocidades síncronas comuns para sistemas de 50 Hz são 3.000 rpm (2 pólos), 1.500 rpm (4 pólos) e 1.000 rpm (6 pólos). A velocidade operacional real é ligeiramente inferior à velocidade síncrona devido ao escorregamento, que aumenta com a carga.

Motores Síncronos

Os motores síncronos operam a uma velocidade constante sincronizada com a frequência de alimentação. Eles são usados ​​em aplicações onde é necessário um controle preciso de velocidade, como em máquinas têxteis, impressoras e fábricas de papel. Motores síncronos também podem ser usados ​​para correção do fator de potência, pois podem operar com fator de potência avançado.

O rotor de um motor síncrono é excitado por uma fonte CC, criando um campo magnético que trava no campo giratório do estator. Isso garante que o rotor gire exatamente na velocidade síncrona, independente da carga. Os motores síncronos são mais complexos e caros que os motores de indução, mas oferecem maior eficiência e melhor fator de potência.

Motores de ímã permanente

Os motores de ímã permanente são um tipo de motor síncrono que usa ímãs permanentes no rotor em vez de um sistema de excitação CC. Esse projeto elimina a necessidade de anéis coletores e escovas, reduzindo os requisitos de manutenção e melhorando a confiabilidade. Os motores de ímã permanente oferecem alta eficiência e alta densidade de potência, tornando-os ideais para aplicações onde o espaço e a eficiência energética são críticos.

Esses motores são cada vez mais usados ​​em veículos elétricos, robótica e acionamentos industriais de alto desempenho. Os avanços na tecnologia magnética tornaram os motores magnéticos permanentes competitivos com os motores de indução em termos de custo e desempenho.

Motores à prova de explosão

Os motores à prova de explosão são projetados para uso em ambientes perigosos onde gases, vapores ou poeira inflamáveis podem estar presentes. Esses motores são encerrados em um invólucro que pode conter uma explosão interna sem inflamar a atmosfera circundante. Eles são certificados para uso em classificações específicas de áreas perigosas, como Classe I, Divisão 1 para perigos de gases.

Os motores à prova de explosão estão disponíveis em designs de indução e síncronos, com recursos como caminhos de chama, classificações de temperatura e invólucros especiais. Fabricantes líderes como Shanghai Pinxing Explosion-proof Motor Co., Ltd. oferecem uma linha abrangente de motores de baixa tensão à prova de explosão para aplicações exigentes.

Eficiência Standards and Classes

A eficiência de um motor de baixa tensão é um fator crítico na determinação de seu custo operacional e impacto ambiental. Os padrões internacionais definem classes de eficiência que permitem aos usuários comparar o desempenho de diferentes motores.

Aulas de eficiência do IE

A Comissão Eletrotécnica Internacional (IEC) estabeleceu quatro classes de eficiência para motores:

• IE1 – Eficiência Padrão — O nível mínimo de eficiência para motores de uso geral. Esses motores são adequados para aplicações onde os custos de energia não são uma preocupação principal. Eles estão sendo eliminados em muitas regiões devido a requisitos regulatórios.
• IE2 – Alta Eficiência — Fornece economias de energia significativas em relação aos motores IE1. IE2 é a eficiência mínima exigida para novas instalações de motores em muitos países. Esses motores oferecem um bom equilíbrio entre custo e eficiência.
• IE3 – Eficiência Premium — Oferece maior eficiência que o IE2, proporcionando economias substanciais de energia e custos operacionais reduzidos. Os motores IE3 são cada vez mais exigidos pelas regulamentações em todo o mundo, especialmente em regiões com altos custos de energia.
• IE4 – Eficiência Super Premium — A mais alta classe de eficiência, oferecendo máxima economia de energia. Os motores IE4 são ideais para aplicações com operação contínua e altos custos de energia. O custo inicial mais elevado é normalmente compensado pela economia de energia ao longo da vida útil do motor.

A seleção da classe de eficiência do motor depende de vários fatores: o número de horas de operação por ano, o custo local de energia e a diferença de custo inicial entre as classes de eficiência. Para motores que operam continuamente, a economia de energia de um motor IE3 ou IE4 pode proporcionar um retorno do investimento em alguns anos.

Economia de energia e ROI

A economia de energia de um motor de maior eficiência pode ser substancial. Para um motor operando 24 horas por dia, 365 dias por ano, a diferença entre a eficiência do IE2 e do IE3 pode resultar em economias de energia de 5 a 10% ou mais. Durante os 15-25 anos de vida útil do motor, essas economias podem representar muitas vezes a diferença de custo inicial.

Além da poupança de energia, os motores de maior eficiência produzem menos calor, o que pode reduzir os requisitos de refrigeração e prolongar a vida útil do motor e do seu isolamento. Eles também têm temperaturas operacionais mais baixas, o que melhora a vida útil do rolamento e reduz os requisitos de manutenção.

Aplicativos

Motores de baixa tensão são usados em praticamente todos os setores da indústria, alimentando os equipamentos que impulsionam a produção e a infraestrutura modernas. A versatilidade e confiabilidade destes motores os tornam essenciais em inúmeras aplicações.

Fabricação e Produção

Na fabricação, motores de baixa tensão alimentam transportadores, máquinas-ferramentas, robôs e linhas de produção automatizadas. Eles são usados ​​em metalurgia, processamento de plásticos, produção têxtil e operações de montagem. A capacidade dos motores modernos de trabalhar com inversores de frequência permite um controle preciso da velocidade e maior eficiência do processo.

Bombeamento e Tratamento de Água

Motores de baixa tensão acionam bombas para abastecimento de água, tratamento de águas residuais, irrigação e processos industriais. Esses motores operam continuamente em muitas aplicações, tornando a eficiência um fator crítico. Motores de alta eficiência são cada vez mais usados ​​em aplicações de bombeamento para reduzir custos de energia.

Sistemas HVAC

Os sistemas de aquecimento, ventilação e ar condicionado dependem de motores de baixa tensão para ventiladores, sopradores, compressores e bombas. Os sistemas HVAC são responsáveis ​​por uma parcela significativa do consumo de energia dos edifícios, e o uso de motores de alta eficiência nesses sistemas pode proporcionar economias substanciais de energia.

Manuseio de Materiais

Sistemas de transporte, elevadores, guindastes e talhas utilizam motores de baixa tensão para movimentação e elevação. Essas aplicações geralmente exigem motores com alto torque de partida e capacidade de suportar partidas e paradas frequentes.

Energia Renovável

Os motores de baixa tensão são cada vez mais utilizados em aplicações de energia renovável, como sistemas de rastreamento solar e controle de inclinação de turbinas eólicas. Essas aplicações exigem motores confiáveis ​​e eficientes que possam operar em condições ambientais adversas.

Alimentos e Bebidas

Na indústria de alimentos e bebidas, motores de baixa tensão alimentam misturadores, transportadores, equipamentos de embalagem e máquinas de processamento. Esses motores devem atender aos padrões de higiene e segurança, incluindo capacidade de lavagem e resistência à corrosão.

Seleção Guide

Selecionando o certo motor de baixa tensão requer uma consideração cuidadosa de vários fatores. O guia a seguir fornece uma abordagem estruturada para a seleção do motor:

Etapa 1: determinar os requisitos de energia

Calcule a potência necessária do motor com base nas características da carga e nas condições de operação. Considere os requisitos de energia de operação e inicialização. A classificação de potência é normalmente expressa em quilowatts (kW) ou cavalos de potência (hp). O superdimensionamento do motor pode reduzir a eficiência, enquanto o subdimensionamento pode levar ao superaquecimento e falha prematura.

Etapa 2: Definir requisitos de velocidade

Especifique a velocidade necessária do motor (velocidade síncrona) e considere se a operação com velocidade variável é necessária. As velocidades padrão para sistemas de 50 Hz são 3.000 rpm (2 pólos), 1.500 rpm (4 pólos) e 1.000 rpm (6 pólos). Inversores de velocidade variável podem ser usados ​​para ajustar a velocidade do motor para aplicações que exigem saída variável.

Etapa 3: Selecione a classe de eficiência

Escolha a classe de eficiência apropriada (IE1 a IE4) com base nas horas de operação, custos de energia e requisitos regulamentares. Classes de eficiência mais elevadas proporcionam maiores poupanças de energia, mas têm custos iniciais mais elevados. Para motores que operam continuamente, os motores IE3 ou IE4 são normalmente a escolha mais econômica.

Etapa 4: considere o ciclo de trabalho

Determine se o motor funcionará continuamente, intermitentemente ou sob cargas variáveis. Isto afeta o projeto do motor e os requisitos de refrigeração. Os motores de serviço contínuo (S1) são projetados para operação indefinida com carga nominal. Os motores de serviço intermitente (S2 a S10) são projetados para aplicações com períodos específicos de operação e repouso.

Etapa 5: avaliar as condições ambientais

Considere a temperatura ambiente, altitude, umidade e exposição a poeira, água ou substâncias corrosivas. Esses fatores determinam o tipo de gabinete do motor e a classificação de proteção. Os tipos de gabinete incluem à prova de gotejamento aberto (ODP), resfriado por ventilador totalmente fechado (TEFC) e protegido contra intempéries (WPI e WPII).

Etapa 6: verifique a montagem e a conexão

Especifique a configuração de montagem (montagem em pés, montagem em flange ou combinação) e a posição da caixa de terminais para compatibilidade com o equipamento acionado. Os tipos de montagem comuns incluem IM B3 (montado em pés), IM B5 (montado em flange) e IM B35 (pé e flange).

Líderes da indústria, como Shanghai Pinxing Explosion-proof Motor Co., Ltd., oferecem uma linha abrangente de motores de baixa tensão que atendem aos padrões de eficiência IE2, IE3 e IE4 para diversas aplicações industriais.
