Quais parâmetros determinam o desempenho do motor de frequência variável de baixa tensão?

Os engenheiros enfrentam decisões críticas ao selecionar sistemas de acionamento para aplicações industriais. A configuração errada dos parâmetros leva ao desperdício de energia, falha prematura ou instabilidade operacional. Este guia examina três especificações técnicas essenciais que as equipes de compras devem avaliar ao especificar motor de frequência variável de baixa tensão sistemas para ambientes industriais exigentes.

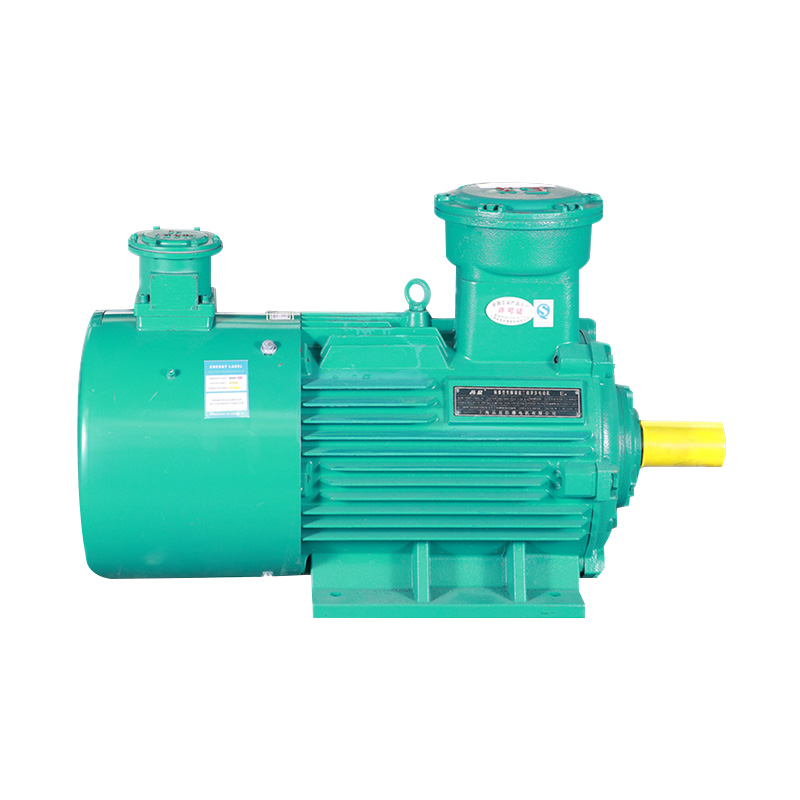

Classificações atuais e gerenciamento térmico

A capacidade atual representa o limite fundamental da resistência motora. Especificações de corrente do motor VFD de baixa tensão determinar perdas de cobre, geração de calor e tensão de isolamento sob operação de frequência variável. Os engenheiros devem distinguir entre capacidades de corrente nominal, corrente máxima e corrente de sobrecarga.

Os inversores de frequência variável introduzem distorção harmônica que aumenta a carga de corrente efetiva. A distorção harmônica total (THD) normalmente varia de 3 a 8% em unidades modernas de modulação por largura de pulso. Esta distorção cria aquecimento adicional além das condições de operação senoidal. Os fabricantes de motores respondem por isso através de fatores de redução ou sistemas de isolamento aprimorados.

• A corrente nominal define a operação contínua na velocidade base e na carga nominal
• A corrente do fator de serviço permite uma sobrecarga temporária sem danos térmicos
• A corrente de ruptura indica o máximo antes da saturação magnética
• As classificações de classe térmica (F ou H) determinam o aumento de temperatura permitido

Considerações sobre aquecimento harmônico

A operação em frequência variável gera perdas adicionais no enrolamento do estator e na gaiola do rotor. Estas perdas aumentam com a frequência da portadora e a velocidade de comutação. Os engenheiros calculam o aquecimento equivalente usando o valor da raiz quadrada média atual, incluindo componentes harmônicos.

Projetos de motores de alta eficiência utilizam seções transversais de condutores maiores e fatores de preenchimento de ranhura aprimorados. Estas características de construção reduzem as perdas de resistência e melhoram a capacidade de dissipação de calor. As especificações de aquisição devem exigir classificações de operação do inversor para aplicações que operam abaixo da frequência base de 60 Hz.

Dimensionamento de energia e análise do ciclo de trabalho

A seleção da classificação de potência vai além da simples correspondência de carga. Classificações de potência do motor de acionamento de frequência variável deve acomodar o perfil de carga mecânica, os requisitos de aceleração e as demandas de frenagem regenerativa. O superdimensionamento aumenta o custo de capital e reduz a eficiência operacional. O subdimensionamento corre o risco de sobrecarga térmica e redução da vida útil.

A classificação do ciclo de trabalho (IEC 60034-1) define as condições de equilíbrio térmico. O serviço contínuo (S1) assume uma carga constante até a estabilização da temperatura. Os ciclos de trabalho periódicos (S2-S10) permitem sobrecargas temporárias baseadas em constantes de tempo térmico.

Torque Variável versus Cargas de Torque Constante

Bombas centrífugas e ventiladores seguem características de torque variável onde a demanda de potência varia com a velocidade cúbica. Estas aplicações permitem motor de baixa tensão energeticamente eficiente dimensionamento no ponto operacional real, em vez de pico de demanda. Cargas de torque constante, incluindo transportadores e bombas de deslocamento positivo, exigem capacidade total de torque em toda a faixa de velocidade.

A interseção da curva velocidade-torque determina pontos operacionais estáveis. Os engenheiros verificam se o torque de ruptura do motor excede o torque de carga máximo em uma margem de 15-20%. Esta margem acomoda flutuações de tensão, variações de temperatura e transientes de carga sem condições de travamento.

Características de carga e resposta dinâmica

As propriedades de carga mecânica influenciam fundamentalmente as especificações do sistema de acionamento. Correspondência de carga de motor VFD industrial requer análise de inércia, características de atrito e requisitos de torque-velocidade. Cargas de alta inércia exigem rampas de aceleração estendidas para evitar disparos por sobrecorrente ou estresse mecânico.

A relação de inércia da carga (inércia da carga dividida pela inércia do motor) afeta a estabilidade do sistema e o tempo de resposta. Razões superiores a 10:1 requerem ajuste cuidadoso dos parâmetros proporcionais-integrais-derivados. Taxas de inércia muito altas podem exigir realimentação do encoder para operação estável do controle vetorial.

• Tipo de torque de carga: constante, linear ou quadrático com velocidade
• Requisitos de torque inicial para mecanismos de alto atrito
• Retorno de energia regenerativa durante a desaceleração

Conformidade Mecânica e Ressonância

Os sistemas de acionamento exibem ressonância mecânica em frequências naturais específicas. A operação de frequência variável atravessa essas frequências durante a aceleração e desaceleração. A amplificação de ressonância causa vibração, ruído e potencial falha mecânica.

Os modernos inversores de frequência variável incorporam funções de salto de frequência que evitam a operação contínua em velocidades ressonantes. Técnicas de amortecimento, incluindo acoplamentos de borracha, volantes ou amortecedores de massa sintonizados, atenuam os efeitos de ressonância. As especificações de aquisição devem documentar as velocidades críticas a serem evitadas e o desempenho de amortecimento necessário.

Integração e Desenvolvimento de Especificação

Eficaz motor de frequência variável de baixa tensão a aquisição requer um pensamento sistêmico integrado. A capacidade atual, a potência nominal e as características de carga interagem de maneiras complexas. Um motor com uma corrente nominal adequada pode ser subdimensionado para demandas de aceleração de alta inércia. A classificação de potência apropriada falha se a classe térmica não puder suportar o aquecimento harmônico.

As especificações técnicas devem exigir documentação do fabricante sobre as classificações de funcionamento do inversor, curvas de redução térmica e características de torque-velocidade. A certificação de terceiros conforme IEC 60034-17 (aplicações de motores alimentados por inversor) fornece verificação independente de adequação.

• Especifique a faixa de velocidade operacional real e a duração em cada velocidade
• Documente a temperatura ambiente e as condições de altitude
• Defina o fator de serviço necessário e a capacidade de sobrecarga
• Exigir mapas de eficiência em todo o envelope operacional

Perguntas frequentes

Qual faixa de tensão define os motores de frequência variável de baixa tensão?

Os padrões da indústria classificam os motores de baixa tensão como aqueles classificados abaixo de 1000V. As classificações comuns incluem 230 V, 460 V e 575 V para aplicações na América do Norte. Os sistemas europeus normalmente utilizam 400V ou 690V. Seleção de motor VFD de baixa tensão deve corresponder à tensão de distribuição da instalação disponível e aos requisitos de entrada do inversor.

Como a frequência portadora afeta o desempenho do motor?

A frequência da portadora determina a taxa de comutação da modulação por largura de pulso. Frequências mais altas (8-16kHz) reduzem o ruído audível e a ondulação da corrente do motor. No entanto, o aumento das perdas de comutação reduz a eficiência do acionamento e gera calor adicional. O isolamento do motor deve suportar taxas de aumento de tensão mais altas (dv/dt) associadas a altas frequências portadoras.

Os motores padrão podem operar com inversores de frequência variável?

Os motores padrão de uso geral funcionam com inversores de frequência variável, mas com limitações. Os motores para operação com inversor apresentam isolamento aprimorado (suportação mínima de pico de 1.600 V), ventiladores de resfriamento separados para operação em baixa velocidade e impedância de fase balanceada. Compatibilidade do motor de acionamento de frequência variável requer avaliação desses fatores para aplicações críticas.

Referências

• CEI 60034-1:2017. Máquinas Elétricas Rotativas - Classificação e Desempenho. Comissão Eletrotécnica Internacional.
• CEI 60034-17:2006. Motores de indução de gaiola quando alimentados por conversores - Guia de aplicação. Comissão Eletrotécnica Internacional.
• NEMA MG1-2021. Motores e Geradores. Associação Nacional de Fabricantes Elétricos.
• Jones, D. e Smith, R. Aplicação e especificação de motor de acionamento de frequência variável. Revista IEEE de Aplicações Industriais, Vol. 28, nº 3, 2022.
• De Almeida, A. et al. Sistemas motores com eficiência energética. Relatório Técnico do Centro Comum de Investigação da Comissão Europeia, 2023.
